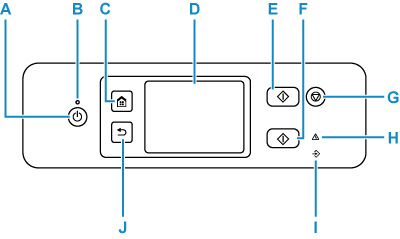

Nadzorna plošča

A: Gumb VKLOP (ON)

Vklopi in izklopi napravo. Pred vklopom naprave mora biti pokrov za dokumente zaprt.

• Vklop in izklop tiskalnika

B: Lučka VKLOP (ON)

Ko je naprava vklopljena, najprej utripa in nato sveti.

C: Gumb DOMOV (HOME)

Uporablja se za prikaz zaslona DOMOV.

• Uporaba zaslona na dotik

D: Zaslon na dotik

Prikaže sporočila, elemente menijev in stanje delovanja. S prstom se rahlo dotaknite zaslona, da izberete element menija ali gumb.

• Uporaba zaslona na dotik

E: Gumb Črno (Black)

Za zagon črno-belega kopiranja, optičnega branja, faksiranja itd.

F: Gumb Barvno (Color)

Za zagon barvnega kopiranja, optičnega branja, faksiranja itd.

G: Gumb Zaustavi (Stop)

Prekliče postopek, ko poteka tiskanje, kopiranje, optično branje ali prenos/sprejem faksa.

H: Lučka Alarm

Ko pride do napake, zasveti ali utripa.

I: Lučka Pomnilnik TELEFAKSA (FAX Memory)

Sveti, če so v pomnilniku tiskalnika shranjeni prejeti ali neposlani dokumenti.

J: Gumb Nazaj (Back)

Za vrnitev na prejšnji zaslon.
